Freser for gravemaskin

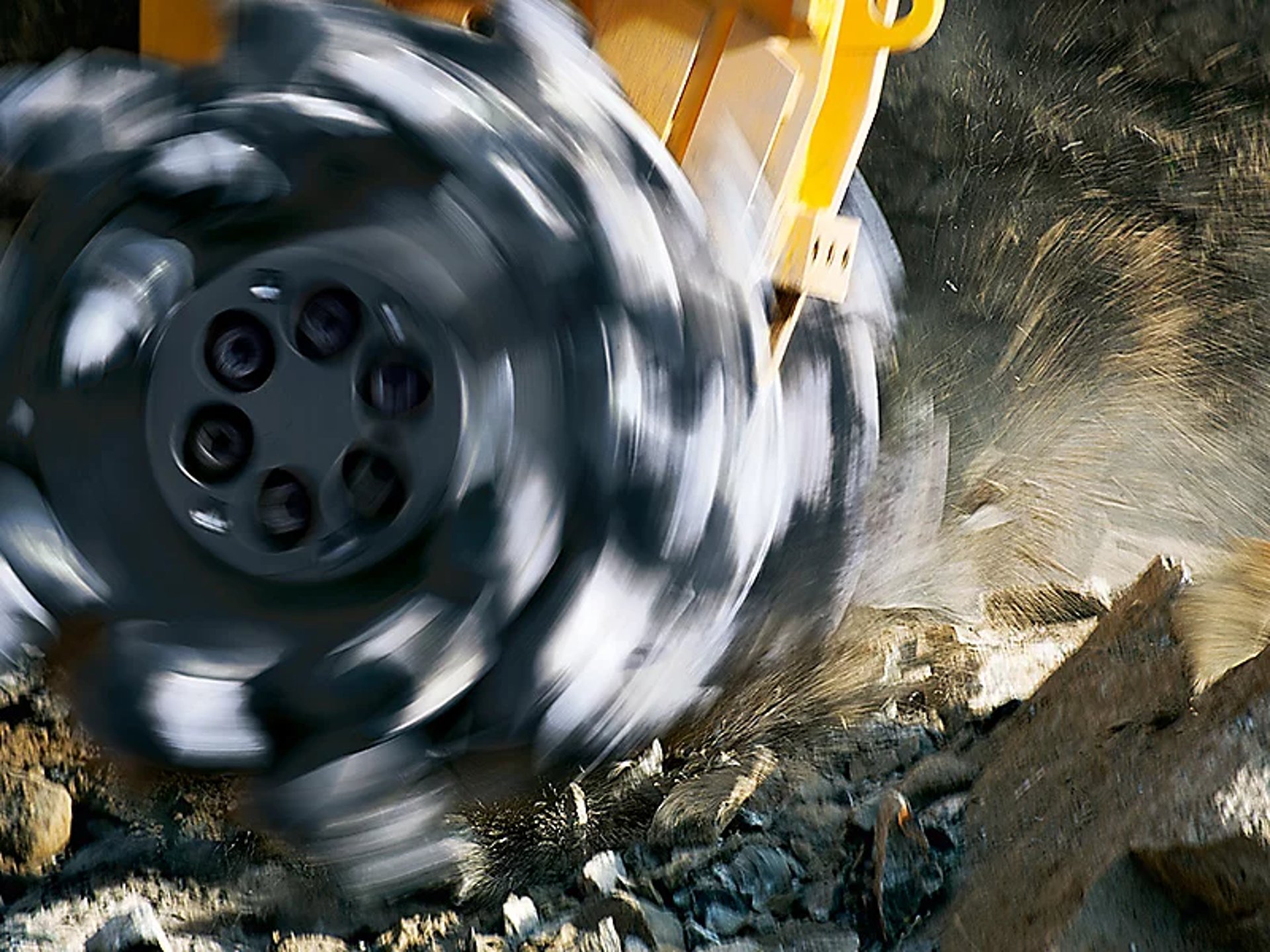

En trommelfres er et redskap der roterende tromler med pigger, strategisk plassert rundt ytterdiameteren, drives av en hydraulisk motor med flere hundre omdreininger per minutt for å kutte/frese berg, betong eller frossen grunn.

Bruksområder
Trommelfreser for gravemaskin kan brukes til:

• Berguttak og bergsikring

• Riving

• Underjordsrensk

• Tunnelprofilering

• Grøftegraving

• Andre spesialapplikasjoner innen bygg og anlegg

Under vann
Trommelfresene kan brukes ned til 30 meters vanndybde uten ekstra installasjon eller modifikasjon.

Skjærepigger
Piggene som utfører selve kuttejobben er slitesterke, utskiftbare tenner konstruert for høy slitasjemotstand.

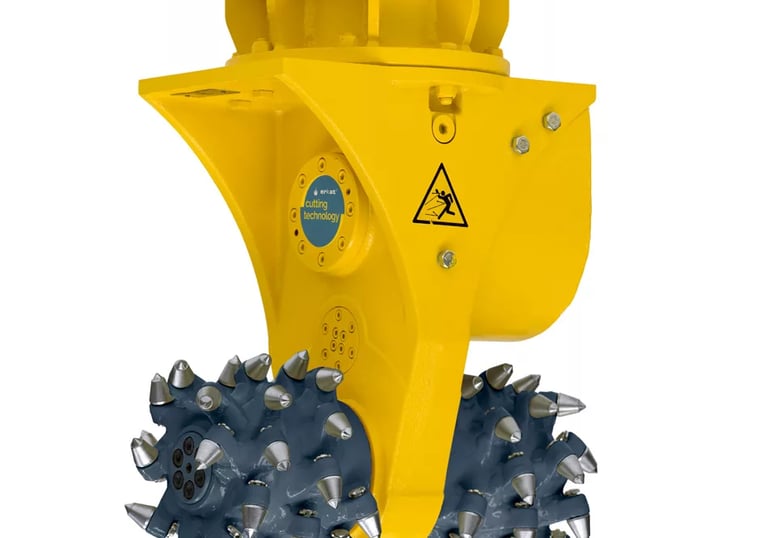

ER 50

Gravemaskinens vektklasse¹: 1–3 t
Driftsvekt²: 200 kg
Produktvekt: 160 kg
Nominell effekt: 18 kW
Omdreiningstall: 150 o/min
Optimal oljemengde³: 25–38 l/min
Maks. dreiemoment ved 350 bar: 1 420 Nm
Maks. skjærekraft ved 350 bar: 11 850 N
Diameter på piggaksel: 15 mm
Antall pigger: 56
Maks. oljemengde ved 10 bar: 60 l/min
Maks. arbeidstrykk: 350 bar

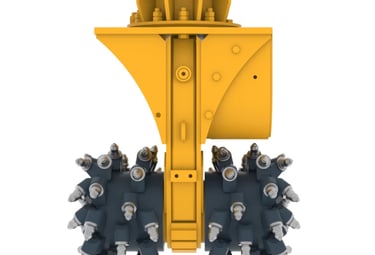

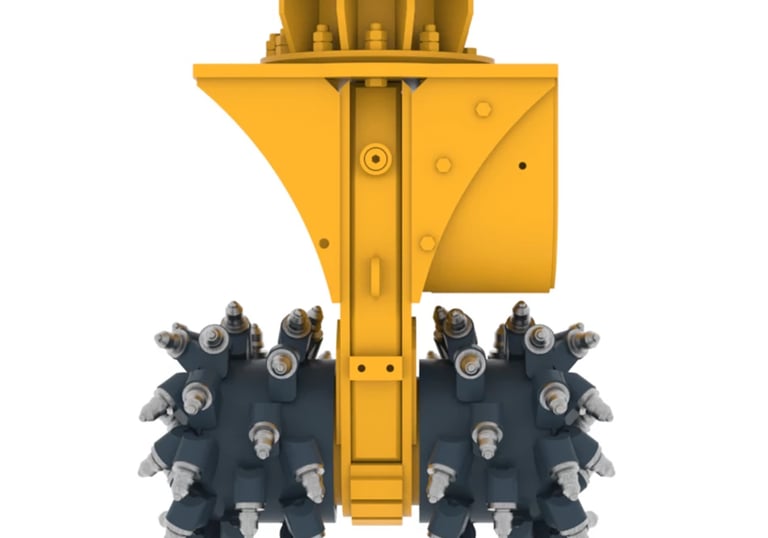

ER 100

Gravemaskinens vektklasse¹: 3–7 t
Driftsvekt²: 350 kg
Produktvekt: 310 kg
Nominell effekt: 30 kW
Omdreiningstall: 115 o/min
Optimal oljemengde³: 41–62 l/min
Maks. dreiemoment ved 350 bar: 3 000 Nm
Maks. skjærekraft ved 350 bar: 16 200 N
Diameter på piggaksel: 20 mm
Antall pigger: 64
Maks. oljemengde ved 10 bar: 90 l/min
Maks. arbeidstrykk: 350 bar

Gravemaskinens vektklasse¹: 8–15 t
Driftsvekt²: 570 kg
Produktvekt: 500 kg
Nominell effekt: 45 kW
Omdreiningstall: 90 o/min
Optimal oljemengde³: 60–85 l/min
Maks. dreiemoment ved 350 bar: 5 200 Nm
Maks. skjærekraft ved 350 bar: 26 000 N
Diameter på piggaksel: 22 mm
Antall pigger: 44
Maks. oljemengde ved 10 bar: 100 l/min
Maks. arbeidstrykk: 350 bar

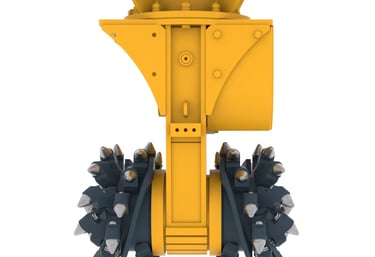

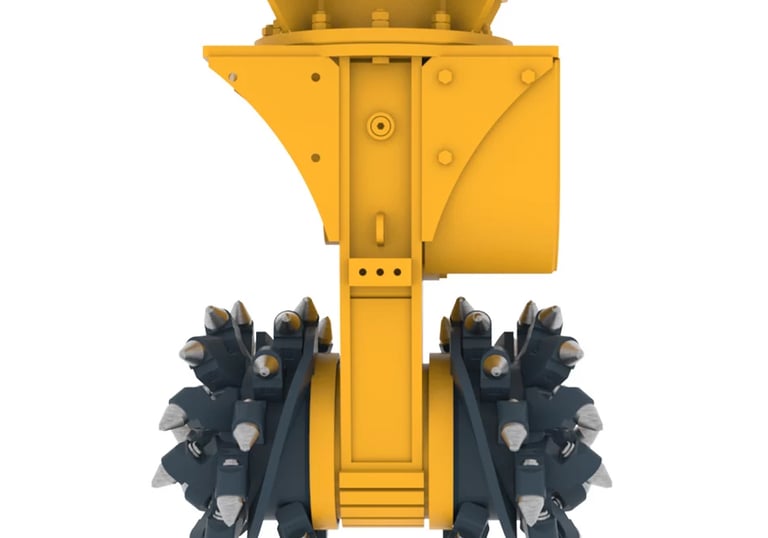

ER 250

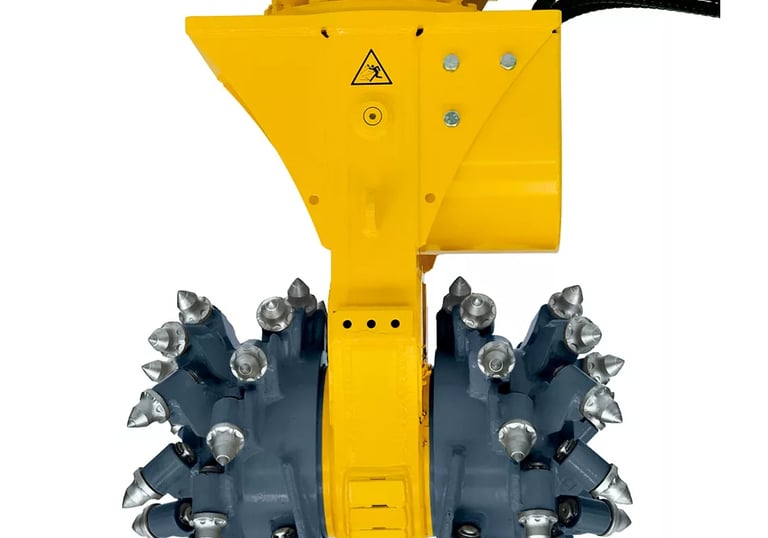

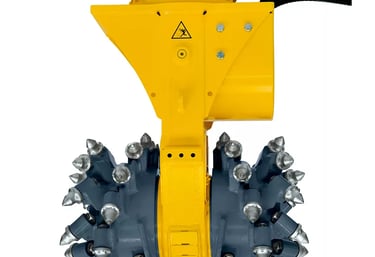

ER 600

Gravemaskinens vektklasse¹: 10–18 t
Driftsvekt²: 900 kg
Produktvekt: 820 kg
Nominell effekt: 65 kW
Omdreiningstall: 80 o/min
Optimal oljemengde³: 120–150 l/min
Maks. dreiemoment ved 350 bar: 10 100 Nm
Maks. skjærekraft ved 350 bar: 35 100 N
Diameter på piggaksel: 25 mm
Antall pigger: 48
Maks. oljemengde ved 10 bar: 170 l/min
Maks. arbeidstrykk: 350 bar

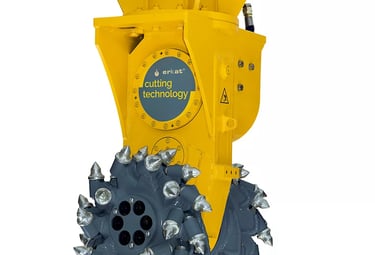

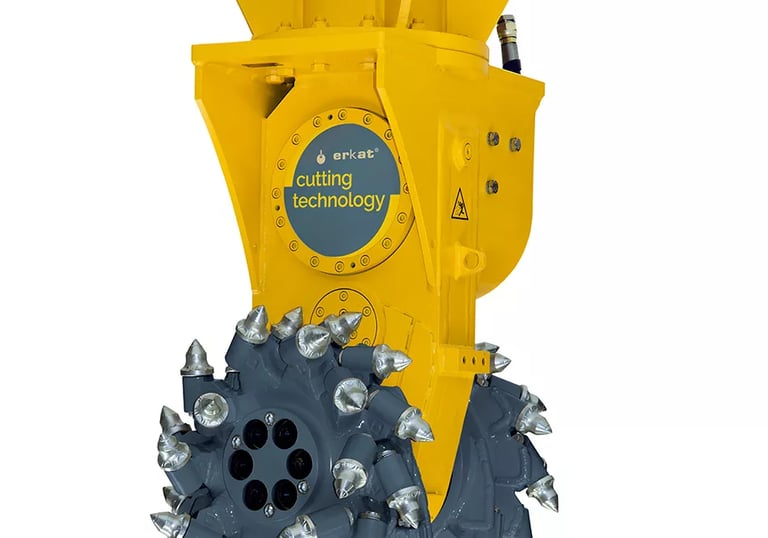

ER 650

Gravemaskinens vektklasse¹: 15–28 t
Driftsvekt²: 1 200 kg
Produktvekt: 1 000 kg
Nominell effekt: 80 kW
Omdreiningstall: 80 o/min
Optimal oljemengde³: 140–190 l/min
Maks. dreiemoment ved 350 bar: 10 100 Nm
Maks. skjærekraft ved 350 bar: 42 400 N
Diameter på piggaksel: 30 mm
Antall pigger: 44
Maks. oljemengde ved 10 bar: 210 l/min
Maks. arbeidstrykk: 350 bar

Gravemaskinens vektklasse¹: 20–40 t
Driftsvekt²: 2 000 kg
Produktvekt: 1 750 kg
Nominell effekt: 120 kW
Omdreiningstall: 75 o/min
Optimal oljemengde³: 205–300 l/min
Maks. dreiemoment ved 350 bar: 23 400 Nm
Maks. skjærekraft ved 350 bar: 65 000 N
Diameter på piggaksel: 30 mm
Antall pigger: 44
Maks. oljemengde ved 10 bar: 320 l/min
Maks. arbeidstrykk: 350 bar

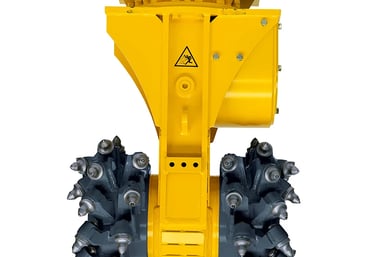

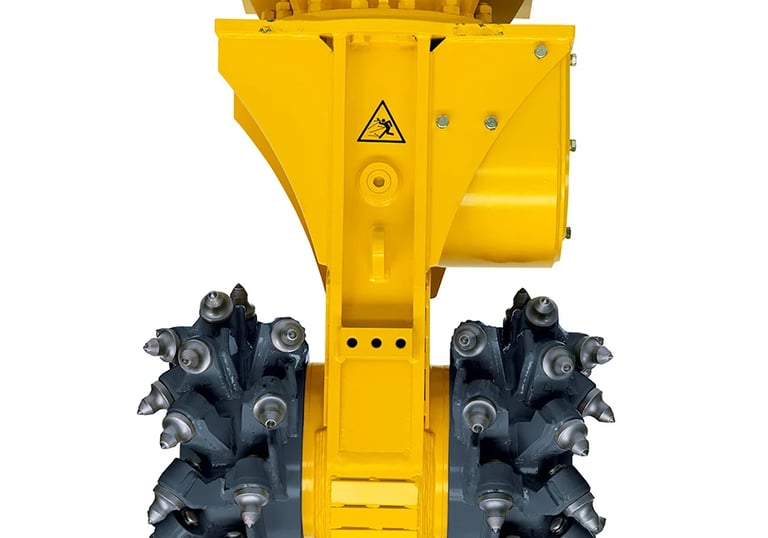

ER 1500x

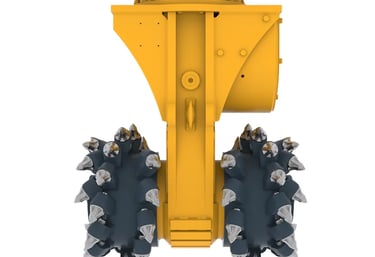

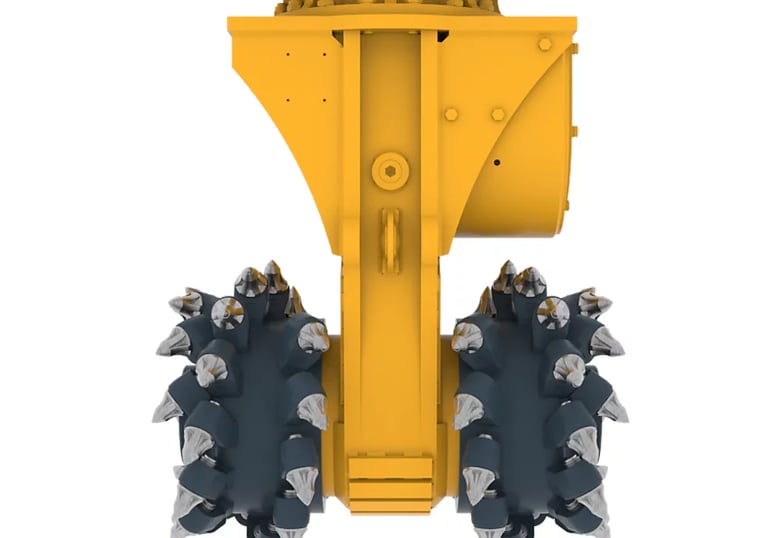

ER 1700

Gravemaskinens vektklasse¹: 30–50 t
Driftsvekt²: 2 450 kg
Produktvekt: 2 200 kg
Nominell effekt: 120 kW
Omdreiningstall: 72 o/min
Optimal oljemengde³: 290–360 l/min
Maks. dreiemoment ved 350 bar: 27 900 Nm
Maks. skjærekraft ved 350 bar: 77 500 N
Diameter på piggaksel: 30 mm
Antall pigger: 56
Maks. oljemengde ved 10 bar: 400 l/min
Maks. arbeidstrykk: 350 bar

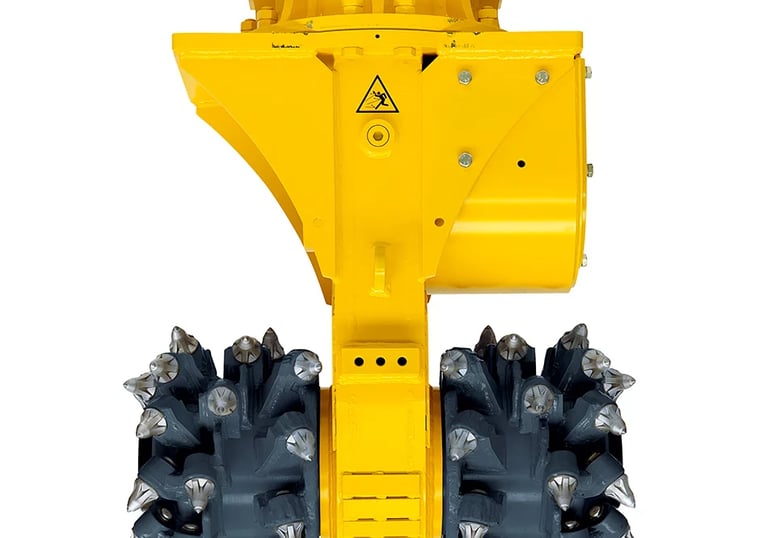

ER 2000

Gravemaskinens vektklasse¹: 35–55 t
Driftsvekt²: 2 900 kg
Produktvekt: 2 600 kg
Nominell effekt: 160 kW
Omdreiningstall: 65 o/min
Optimal oljemengde³: 300–390 l/min
Maks. dreiemoment ved 350 bar: 31 500 Nm
Maks. skjærekraft ved 350 bar: 87 500 N
Diameter på piggaksel: 30 mm
Antall pigger: 56
Maks. oljemengde ved 10 bar: 410 l/min
Maks. arbeidstrykk: 350 bar

1. Vekter gjelder kun standard gravemaskiner. Eventuelle avvik må avtales med Epiroc og/eller gravemaskinprodusenten før montering.

2. Redskap med standard pigger og adapterplate i gjennomsnitts­størrelse.

3. Ulike motorvarianter tilgjengelig per modell.
