Rivningsklyper

Rivnings- og sorteringsklyper er universelle verktøy for riving, sortering og lasting av alle typer materialer. Navnet Multi Grapple beskriver dem faktisk ganske godt.

Den grunnleggende konstruksjonen er enkel og svært lik på tvers av ulike fabrikat: et stivt hovedhus med to bevegelige kjever montert i hver ende av rammen. Kjevene drives av én eller to hydraulikksylindre, og er koblet sammen med en stålstang slik at de beveger seg synkront.

Ved tunge bruksområder er disse hydrauliske griperne alltid utstyrt med en kraftig hydraulisk rotator. For lettere laste- og sorteringsarbeid kan en tiltrotator erstatte rotatoren.

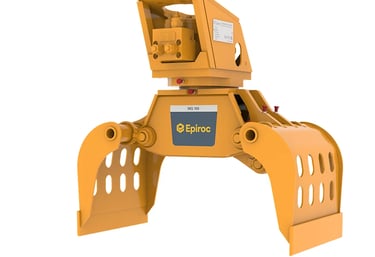

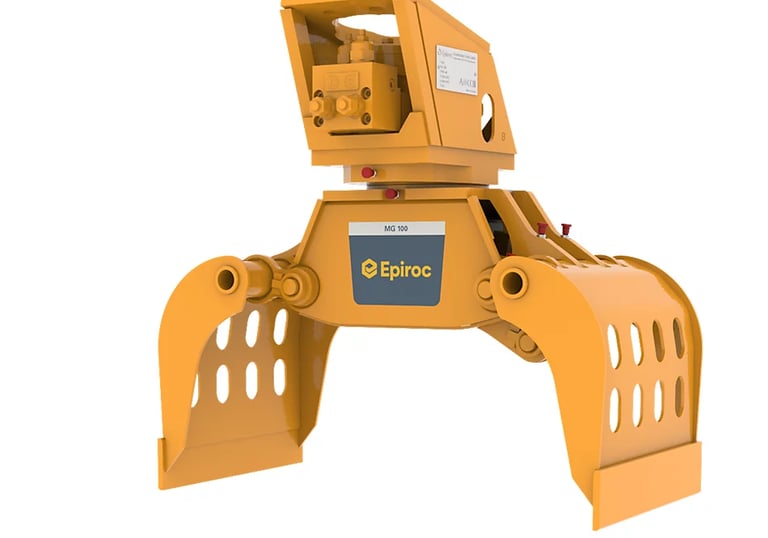

MG 100 R

Gravemaskinens vektklasse¹: 0,7–1,2 t
Driftsvekt (med rotasjon)²: 85 kg
Produktvekt (med rotasjon): 70 kg
Kjeveåpning, maks.: 580 mm
Gripebredde: 312 mm
Maks. lukkekraft: 0,6 t
Lastvolum: 0,02 m³
Oljemengde, åpne/lukke: 15 l/min
Arbeidstrykk: 300 bar
Oljemengde, rotasjon: 3–5 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

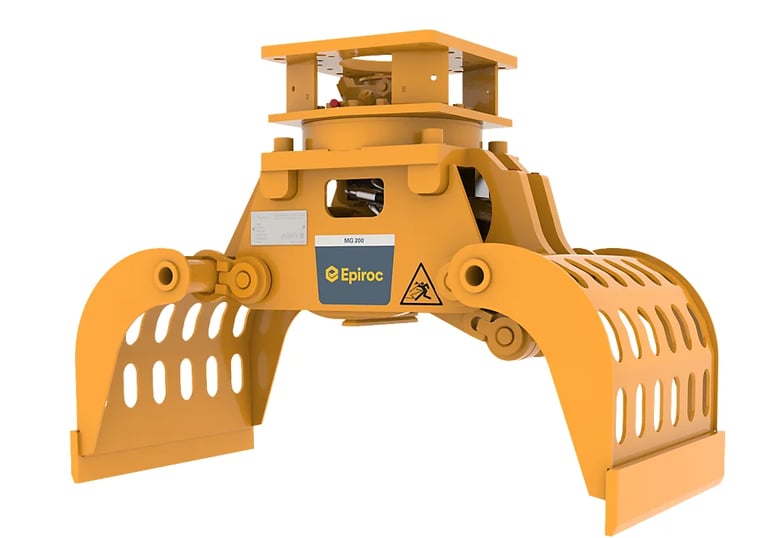

MG 200 R

Gravemaskinens vektklasse¹: 1,2–3 t
Driftsvekt (med rotasjon)²: 180 kg
Produktvekt (med rotasjon): 164 kg
Kjeveåpning, maks.: 841 mm
Gripebredde: 450 mm
Maks. lukkekraft: 1,5 t
Lastvolum: 0,05 m³
Oljemengde, åpne/lukke: 25 l/min
Arbeidstrykk: 300 bar
Oljemengde, rotasjon: 5–10 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

Gravemaskinens vektklasse¹: 2–5 t
Driftsvekt (med rotasjon)²: 295 kg
Produktvekt (med rotasjon): 270 kg
Kjeveåpning, maks.: 1 157 mm
Gripebredde: 500 mm
Maks. lukkekraft: 2 t
Lastvolum: 0,11 m³
Oljemengde, åpne/lukke: 35 l/min
Arbeidstrykk: 300 bar
Oljemengde, rotasjon: 5–10 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

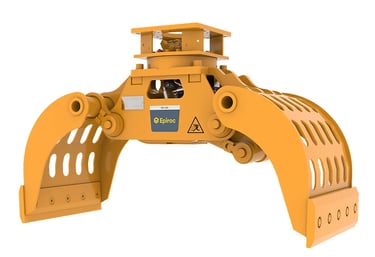

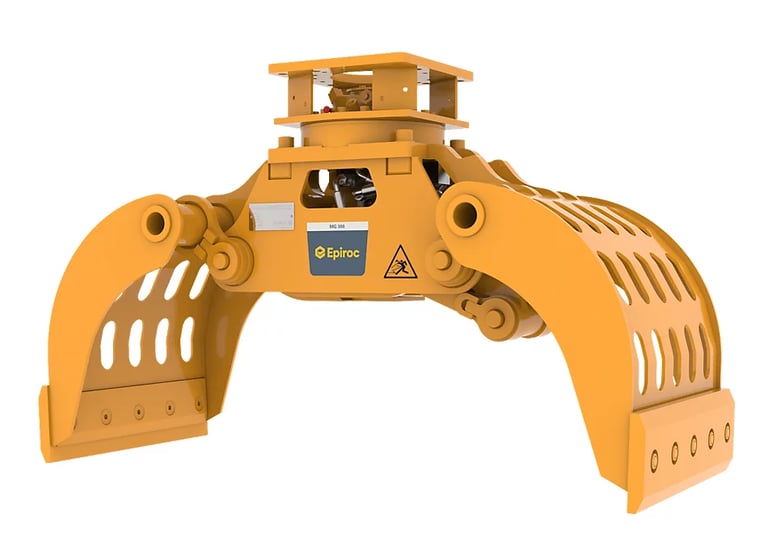

MG 300 R

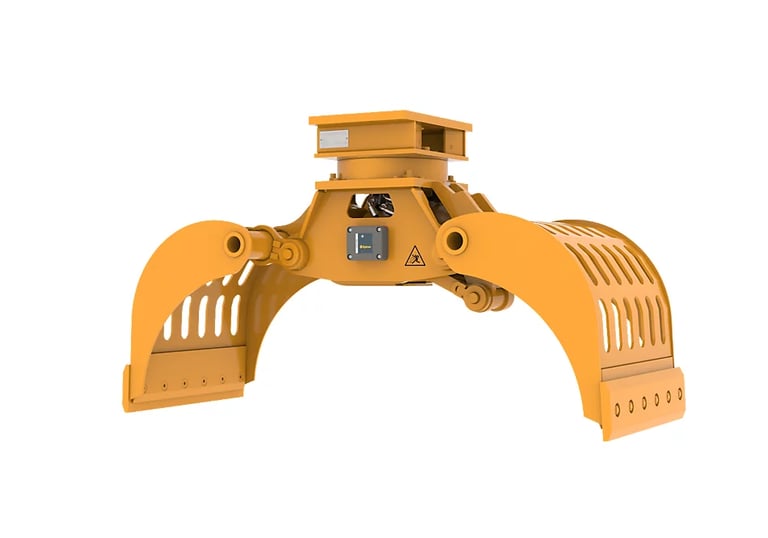

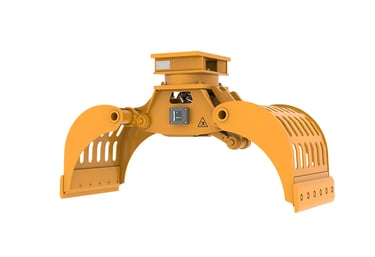

MG 400 & MG 400 R

Gravemaskinens vektklasse¹: 4–8 t
Driftsvekt (med rotasjon)²: 475 kg
Driftsvekt (uten rotasjon)²: 445 kg
Produktvekt (med rotasjon): 404 kg
Produktvekt (uten rotasjon): 375 kg
Kjeveåpning, maks.: 1 480 mm
Gripebredde: 603 mm
Maks. lukkekraft: 2,3 t
Lastvolum: 0,21 m³
Oljemengde, åpne/lukke: 40 l/min
Arbeidstrykk: 300 bar
Oljemengde, rotasjon: 10–15 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

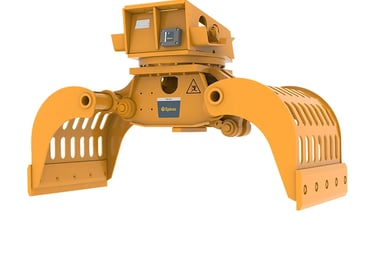

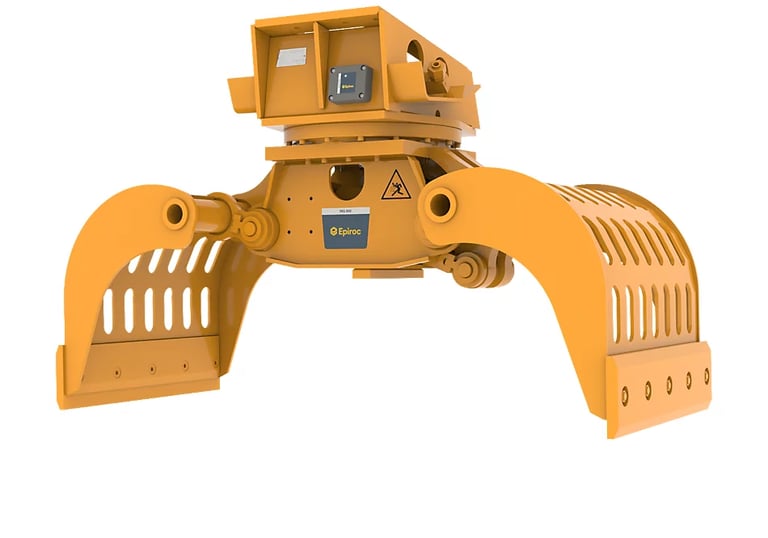

MG 800 & MG 800 R

Gravemaskinens vektklasse¹: 10–16 t
Driftsvekt (med rotasjon)²: 925 kg
Driftsvekt (uten rotasjon)²: 900 kg
Produktvekt (med rotasjon): 802 kg
Produktvekt (uten rotasjon): 675 kg
Kjeveåpning, maks.: 1 747 mm
Gripebredde: 800 mm
Maks. lukkekraft: 3,8 t
Lastvolum: 0,35 m³
Oljemengde, åpne/lukke (område): 70–100 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 20–25 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

Gravemaskinens vektklasse¹: 5–9 t
Driftsvekt (med rotasjon)²: 495 kg
Driftsvekt (uten rotasjon)²: 465 kg
Produktvekt (med rotasjon): 430 kg
Produktvekt (uten rotasjon): 400 kg
Kjeveåpning, maks.: 1 585 mm
Gripebredde: 705 mm
Maks. lukkekraft: 2,4 t
Lastvolum: 0,25 m³
Oljemengde, åpne/lukke (område): 35–50 l/min
Arbeidstrykk: 300 bar
Oljemengde, rotasjon: 10–15 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

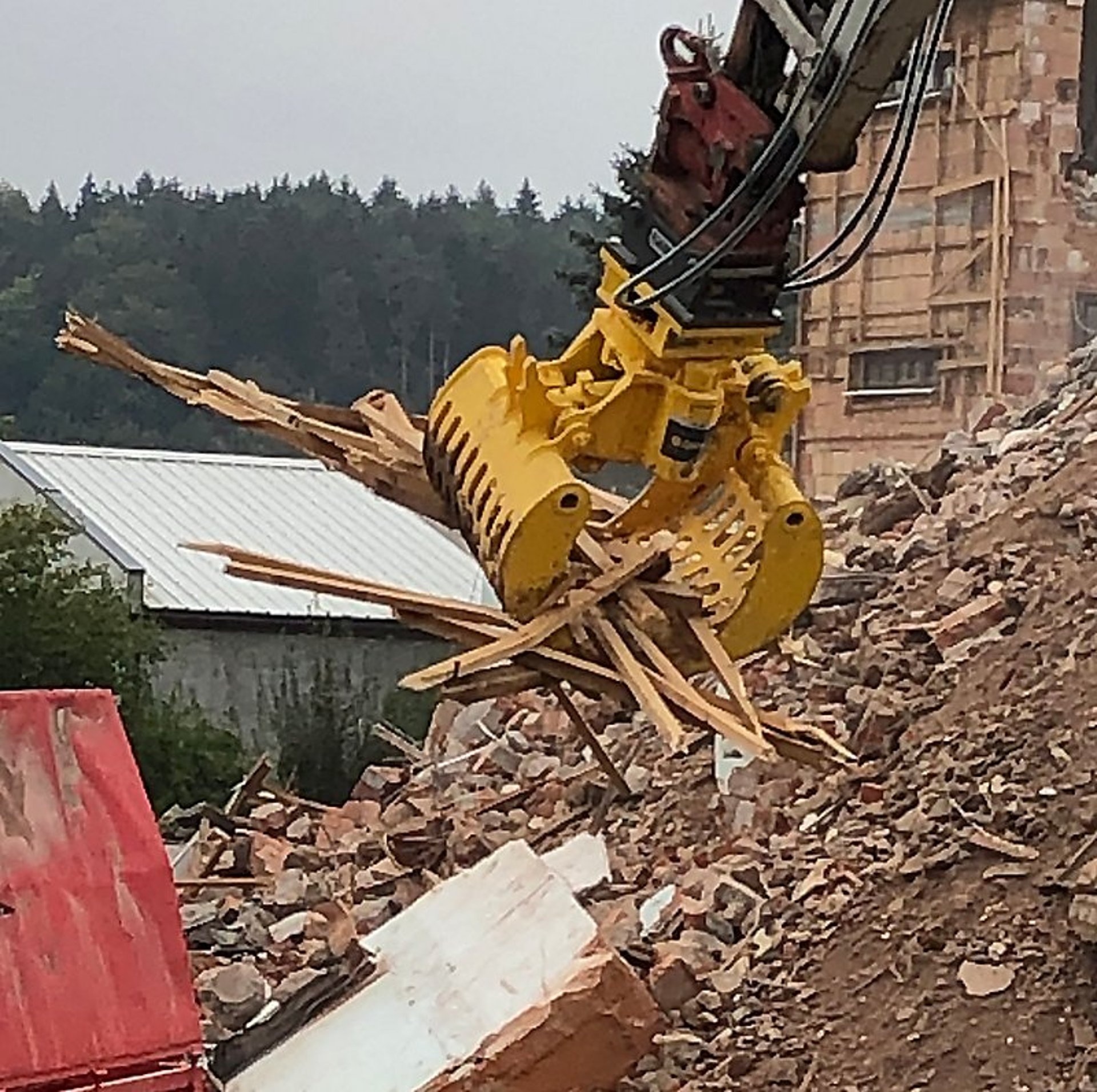

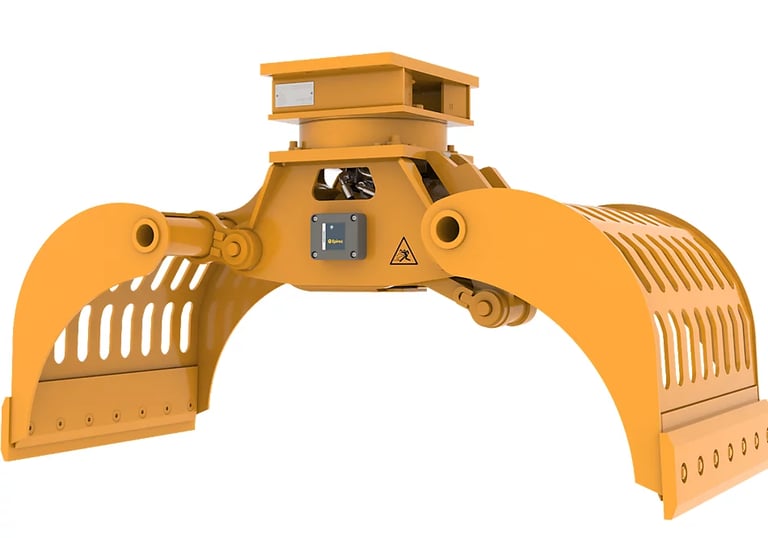

MG 500 & MG 500 R

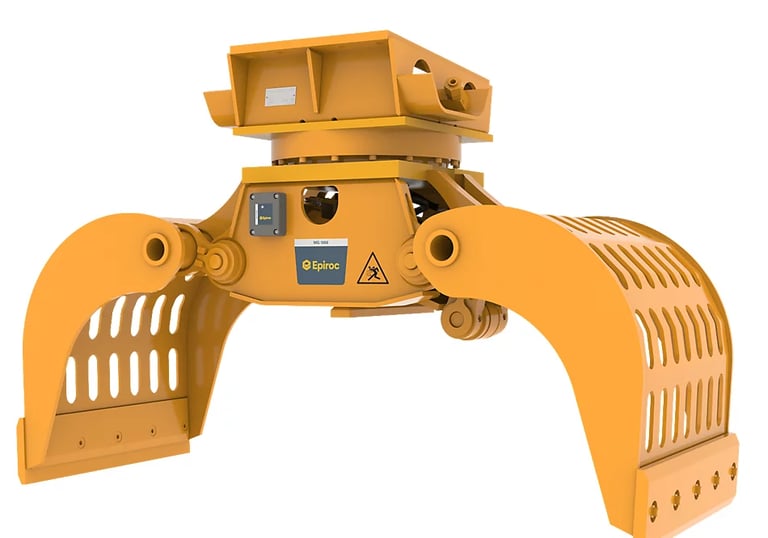

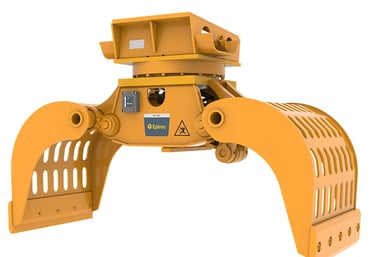

MG 1000 & MG 1000 R

Gravemaskinens vektklasse¹: 12–20 t
Driftsvekt (med rotasjon)²: 1 200 kg
Driftsvekt (uten rotasjon)²: 1 090 kg
Produktvekt (med rotasjon): 1 016 kg
Produktvekt (uten rotasjon): 906 kg
Kjeveåpning, maks.: 1 900 mm
Gripebredde: 810 mm
Maks. lukkekraft: 4,6 t
Lastvolum: 0,49 m³
Oljemengde, åpne/lukke (område): 85–120 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 20–25 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

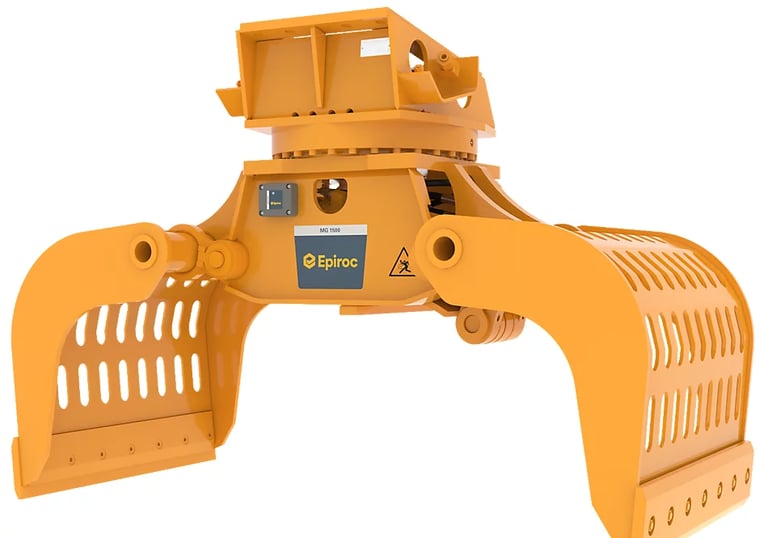

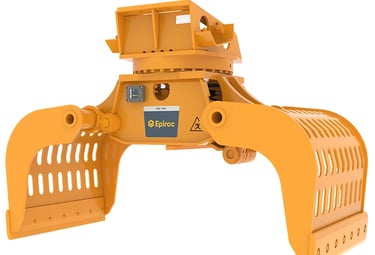

MG 1500 & MG 1500 R

Gravemaskinens vektklasse¹: 16–24 t
Driftsvekt (med rotasjon)²: 1 710 kg
Driftsvekt (uten rotasjon)²: 1 430 kg
Produktvekt (med rotasjon): 1 526 kg
Produktvekt (uten rotasjon): 1 336 kg
Kjeveåpning, maks.: 2 014 mm
Gripebredde: 1 030 mm
Maks. lukkekraft: 6,8 t
Lastvolum: 0,73 m³
Oljemengde, åpne/lukke (område): 120–170 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 30–35 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

Gravemaskinens vektklasse¹: 20–28 t
Driftsvekt (med rotasjon)²: 1 830 kg
Produktvekt (med rotasjon): 1 634 kg
Kjeveåpning, maks.: 2 014 mm
Gripebredde: 1 210 mm
Maks. lukkekraft: 6,8 t
Lastvolum: 0,86 m³
Oljemengde, åpne/lukke (område): 150–170 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 30–35 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

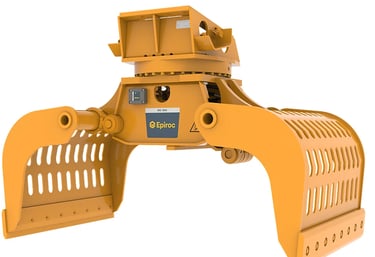

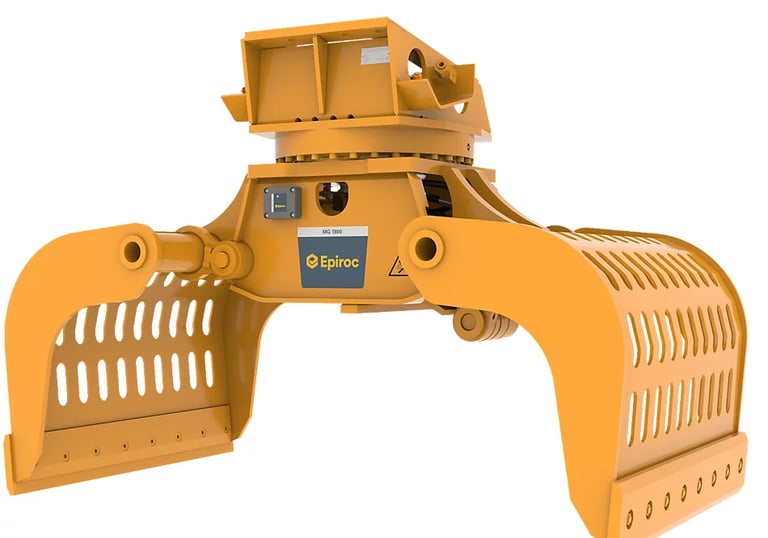

MG 1800 R

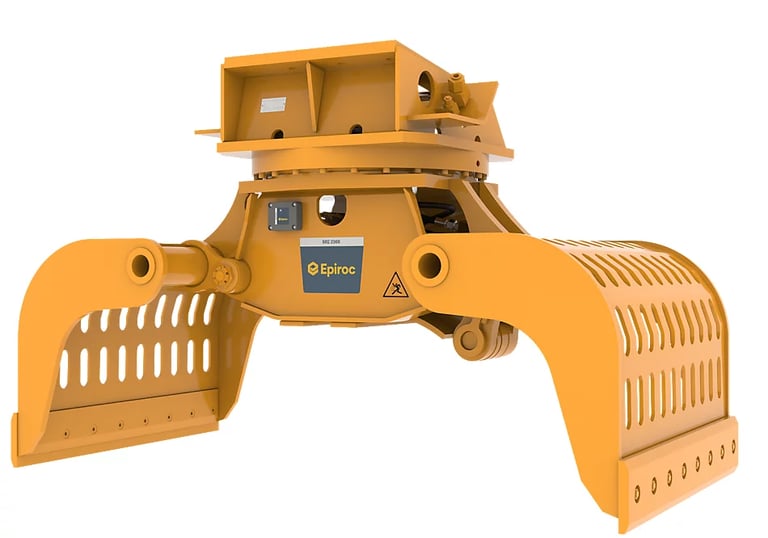

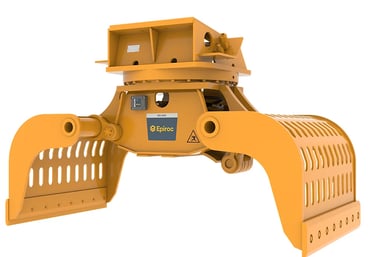

MG 2300 R

Gravemaskinens vektklasse¹: 25–38 t
Driftsvekt (med rotasjon)²: 2 310 kg
Produktvekt (med rotasjon): 2 050 kg
Kjeveåpning, maks.: 2 255 mm
Gripebredde: 1 210 mm
Maks. lukkekraft: 8 t
Lastvolum: 0,88 m³
Oljemengde, åpne/lukke (område): 160–180 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 30–35 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

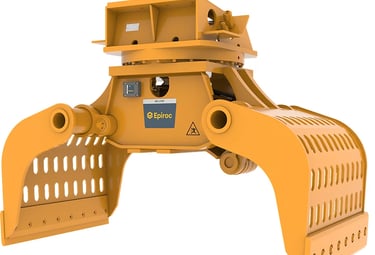

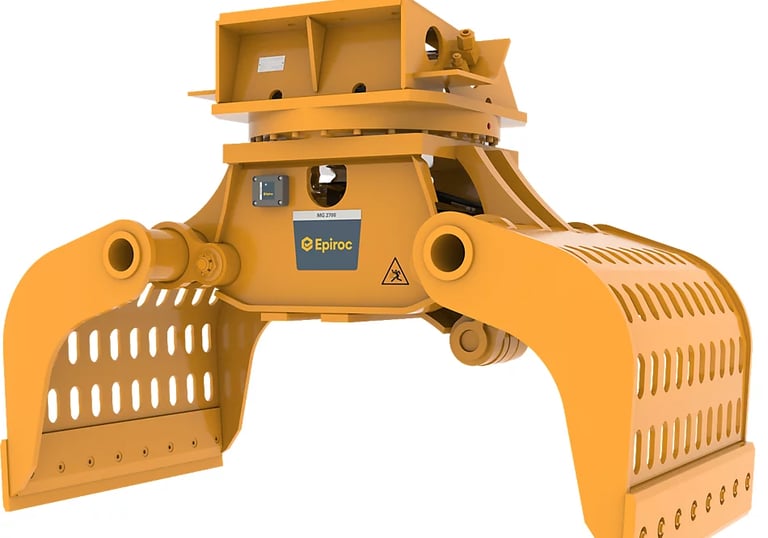

MG 2700 R

Gravemaskinens vektklasse¹: 28–50 t
Driftsvekt (med rotasjon)²: 2 850 kg
Produktvekt (med rotasjon): 2 594 kg
Kjeveåpning, maks.: 2 246 mm
Gripebredde: 1 220 mm
Maks. lukkekraft: 9 t
Lastvolum: 0,92 m³
Oljemengde, åpne/lukke (område): 180–200 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 30–35 l/min
Maks. arbeidstrykk, rotasjon: 170 bar

Gravemaskinens vektklasse¹: 35–50 t
Driftsvekt (med rotasjon)²: 3 250 kg
Produktvekt (med rotasjon): 3 000 kg
Kjeveåpning, maks.: 2 460 mm
Gripebredde: 1 500 mm
Maks. lukkekraft: 9 t
Lastvolum: 1,3 m³
Oljemengde, åpne/lukke (område): 180–200 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 30–35 l/min
Maks. arbeidstrykk, rotasjon: 210 bar

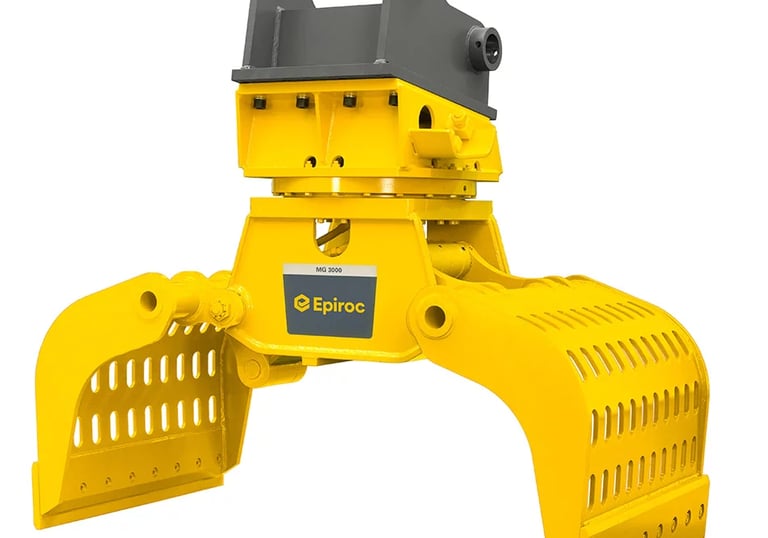

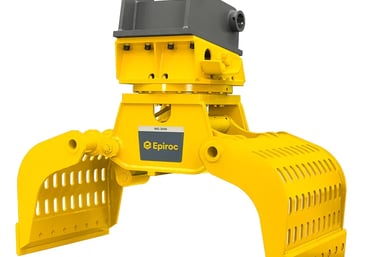

MG 3000 R

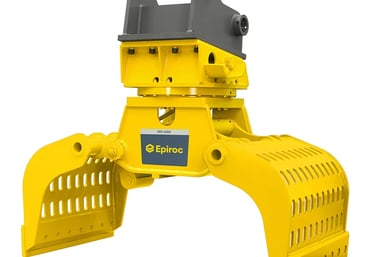

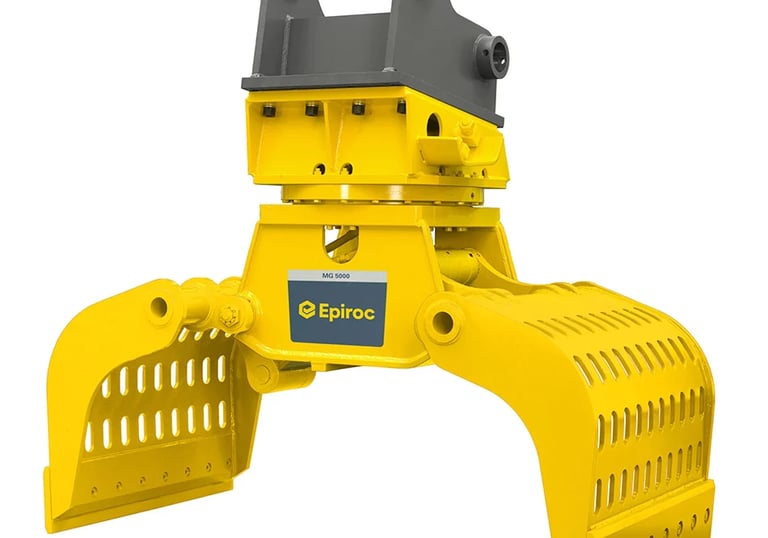

MG 5000 R

Gravemaskinens vektklasse¹: 45–100 t
Driftsvekt (med rotasjon)²: 5 300 kg
Produktvekt (med rotasjon): 5 000 kg
Kjeveåpning, maks.: 3 000 mm
Gripebredde: 1 500 mm
Maks. lukkekraft: 13 t
Lastvolum: 1,6 m³
Oljemengde, åpne/lukke (område): 280–300 l/min
Arbeidstrykk: 350 bar
Oljemengde, rotasjon: 50–60 l/min
Maks. arbeidstrykk, rotasjon: 210 bar

¹ Vekter gjelder kun standard gravemaskiner. Eventuelle avvik må avtales med Epiroc og/eller gravemaskinprodusenten før montering.
² Multigriper inkludert adapterplate i mellomstørrelse. Vær oppmerksom på at driftsvekten kan være betydelig høyere, avhengig av adapterplaten.
